JB-TB-AT2020LS 是一款调试超简单的产品，如果用于甲烷、丙烷、乙醇等可燃气体检测，

接好线就可以使用，不用特别设定。（如需个性化设置，请参照产品使用说明书）

接线注意事项：1）每个卡的火零端子都必须接 AC220V 电源

 2）若为多通道产品，AB 两个端子应一一对应连接，不允许更改

 3）V、S 和 GND 端子不可以串入 AC220V 的电源

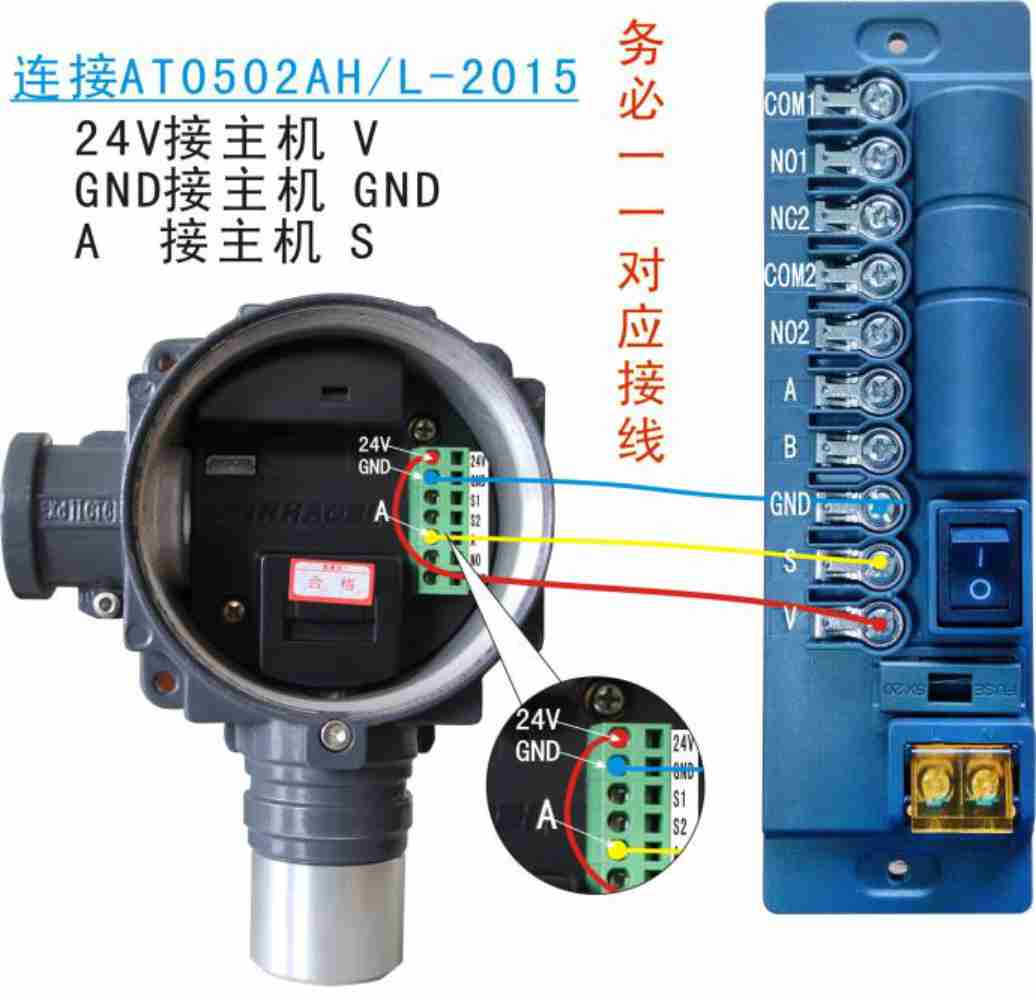

一、 探测器连接

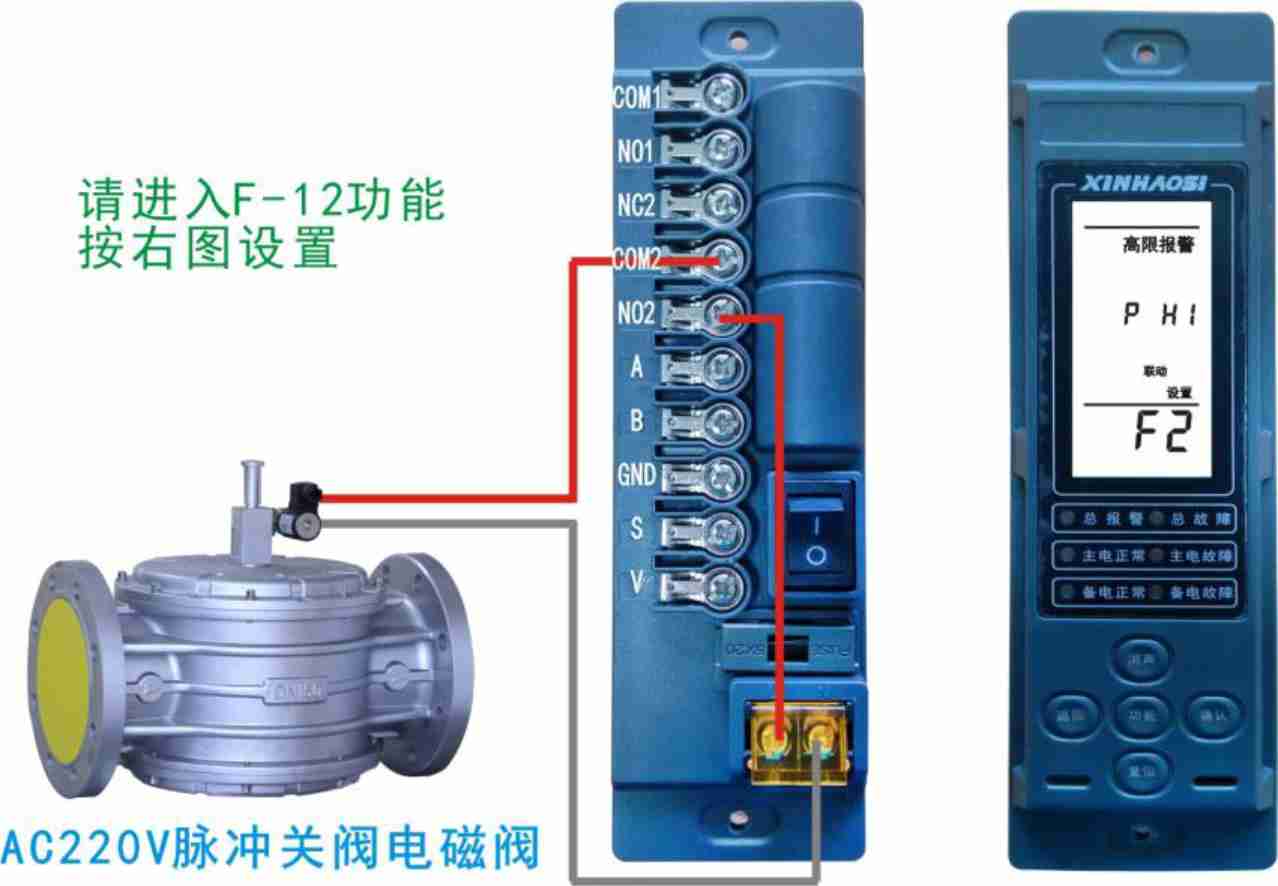

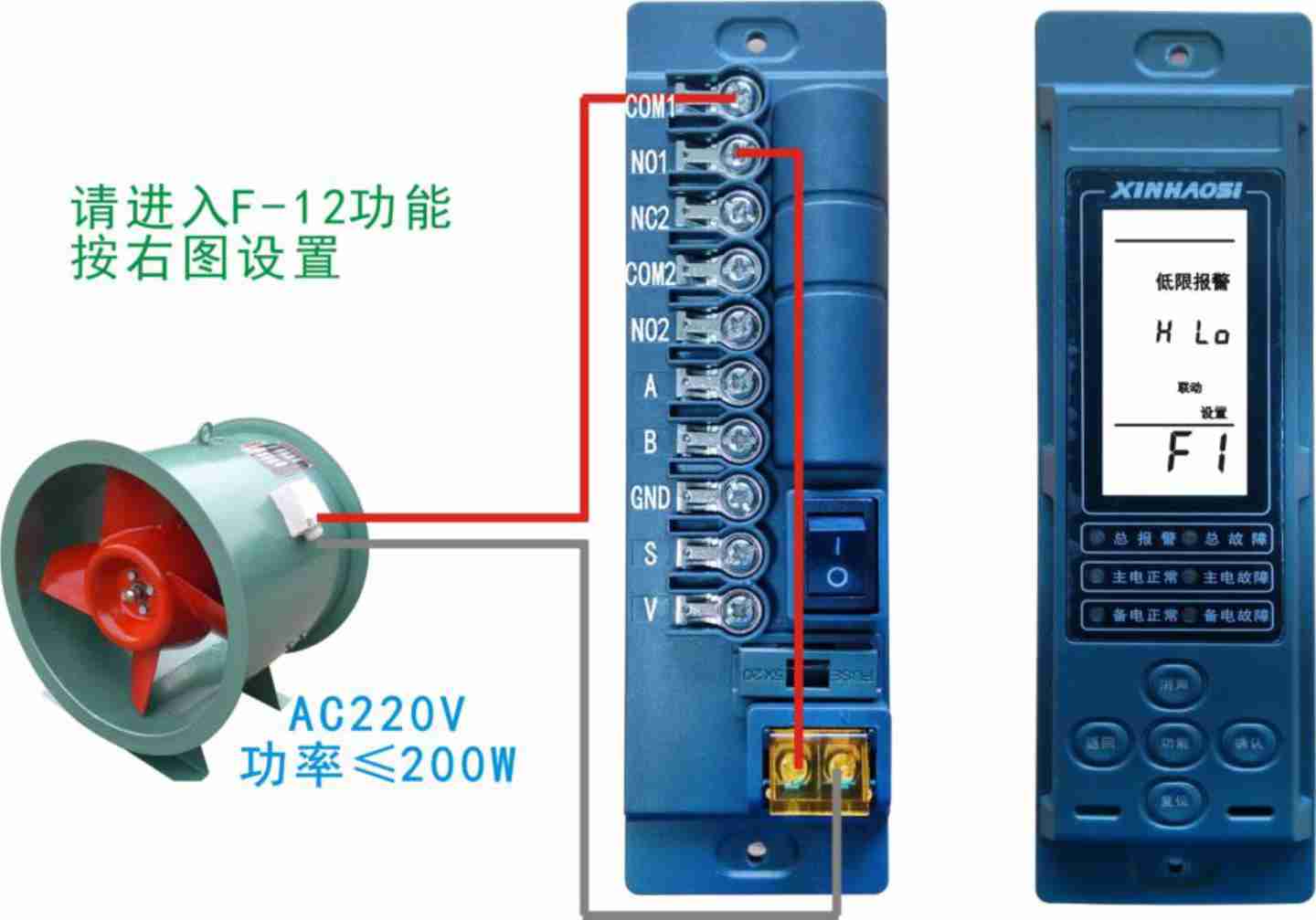

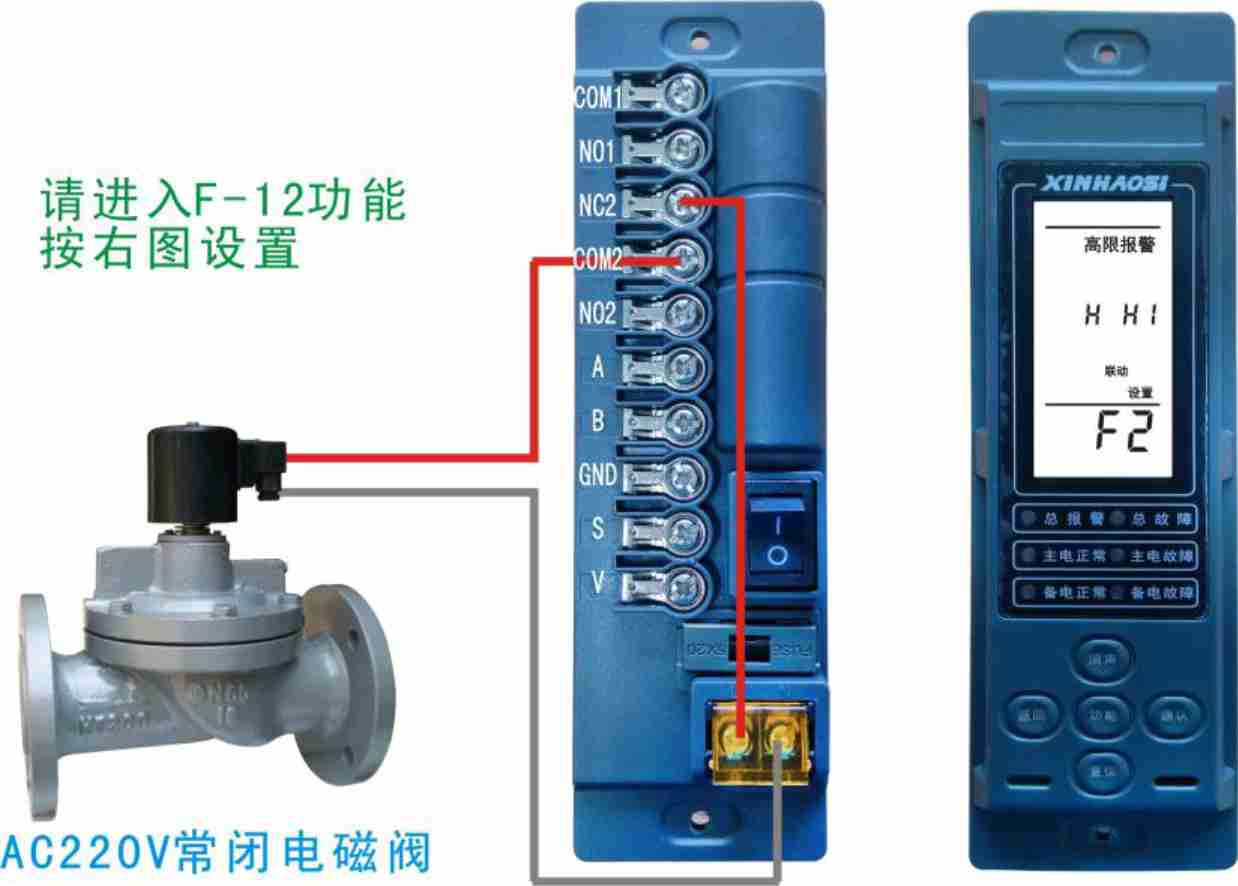

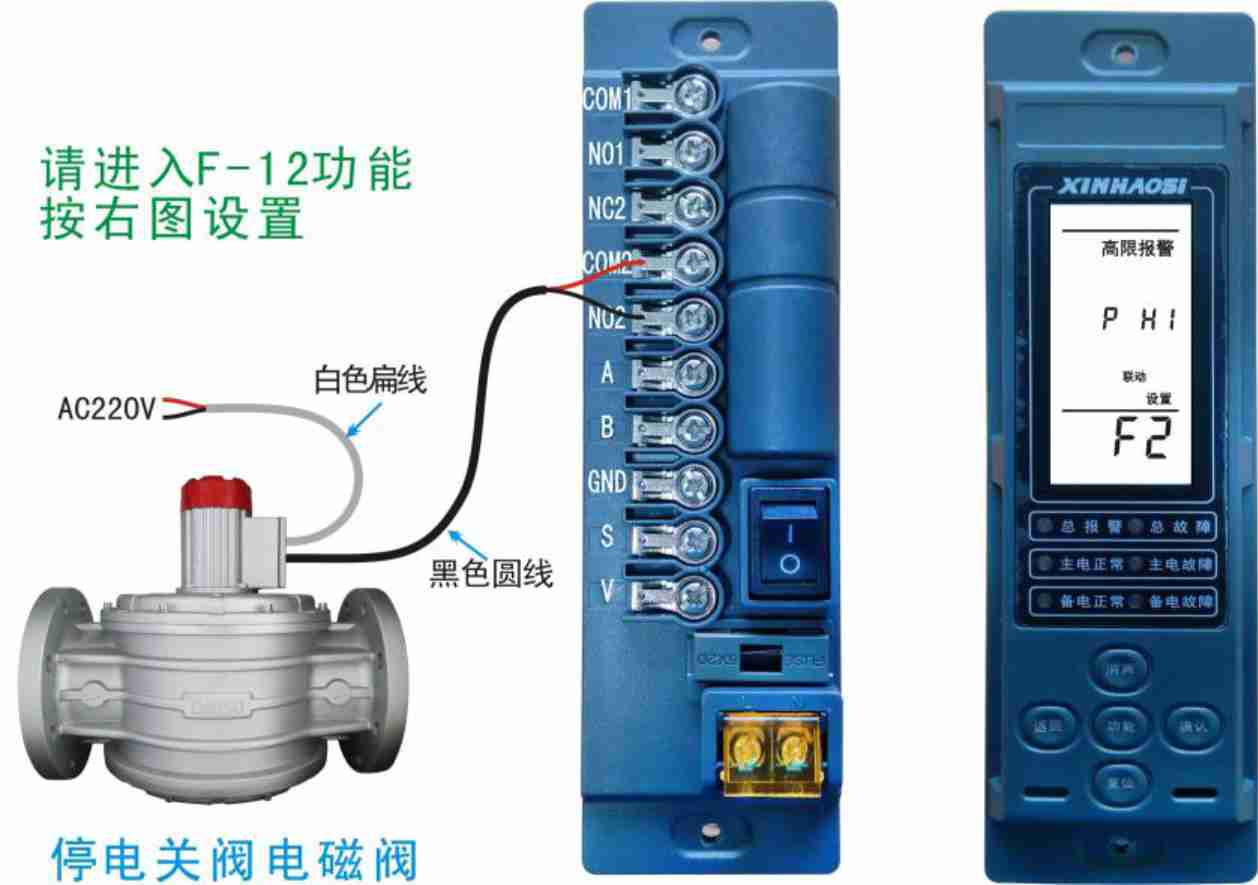

二、 外控设备接线

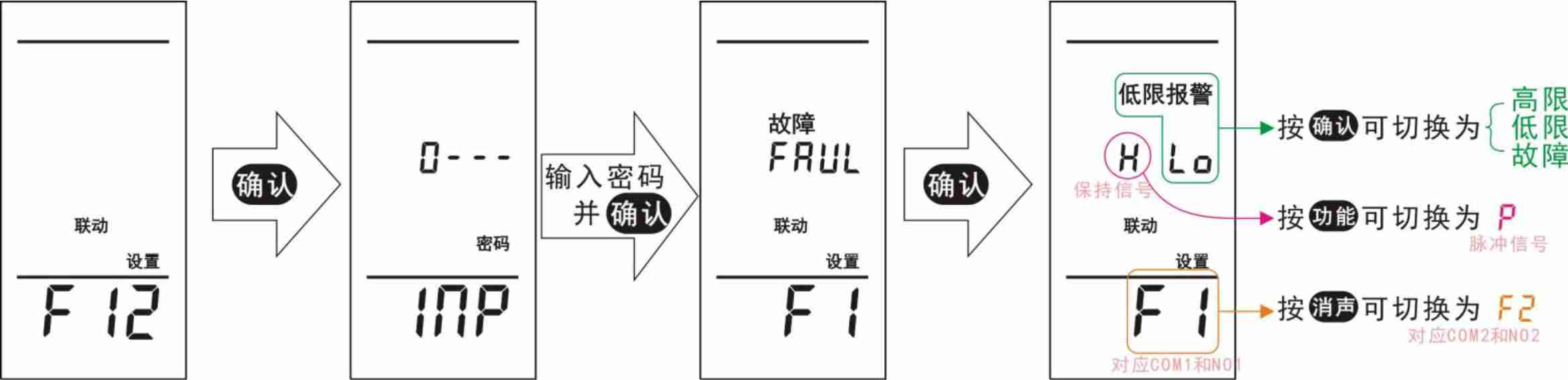

三、 联动编程

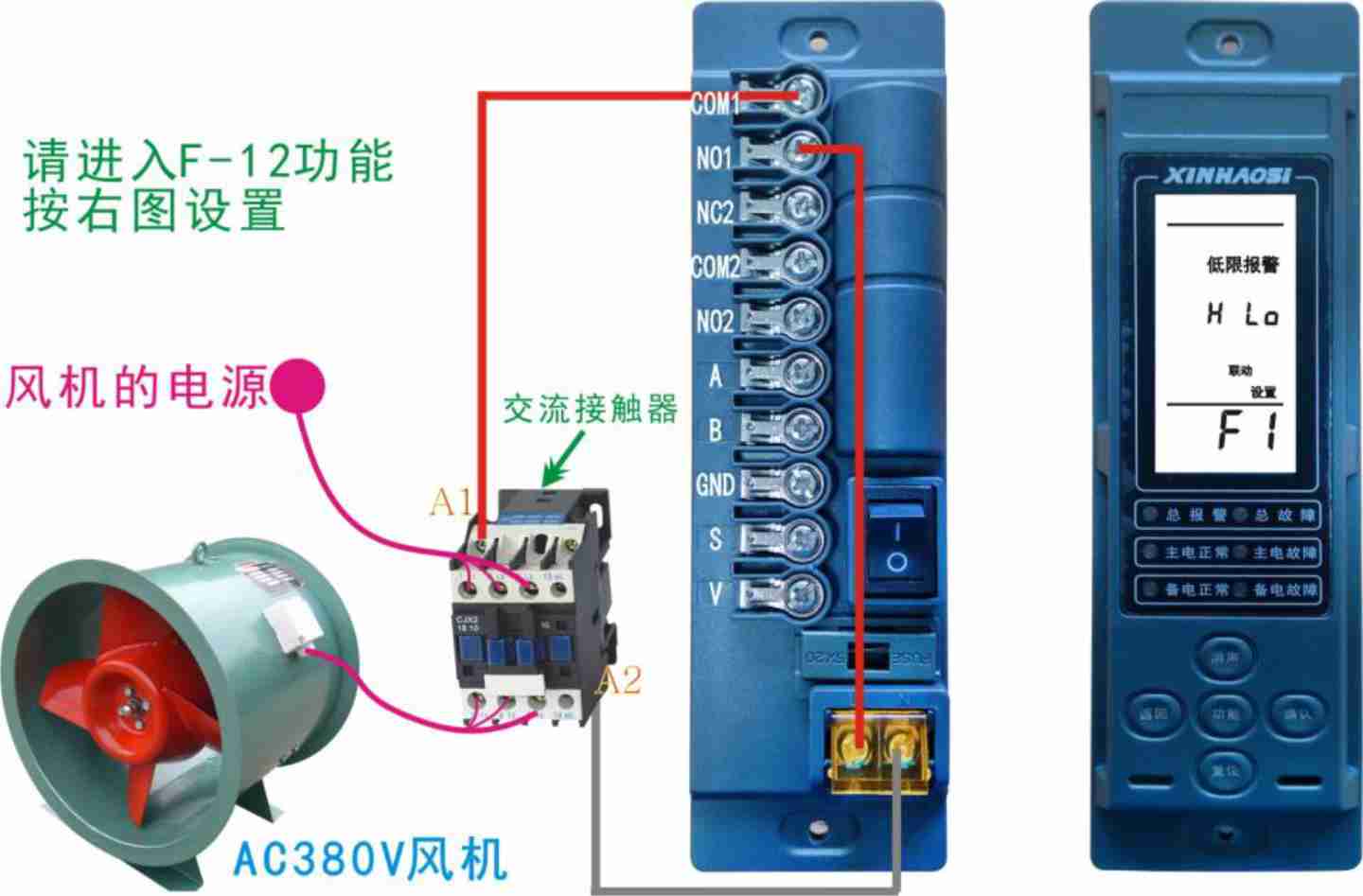

注意：1）如果是分别控制，请勿并联控制端子 2）如果是风机，请参照风机的方式并联

四、 菜单组成

代码 功 能 密码 代码 功能 密码

F01 设置探测器参数 1234 F09 设置报警点 1234

F02 时钟设置 1234 F12 设置联动输出 1234

F03 自 检 F13 附加设置 1234

F04 请勿使用 1234 F16 上位机地址 1234

F08 查询系统记录 F19 修改密码 原密码

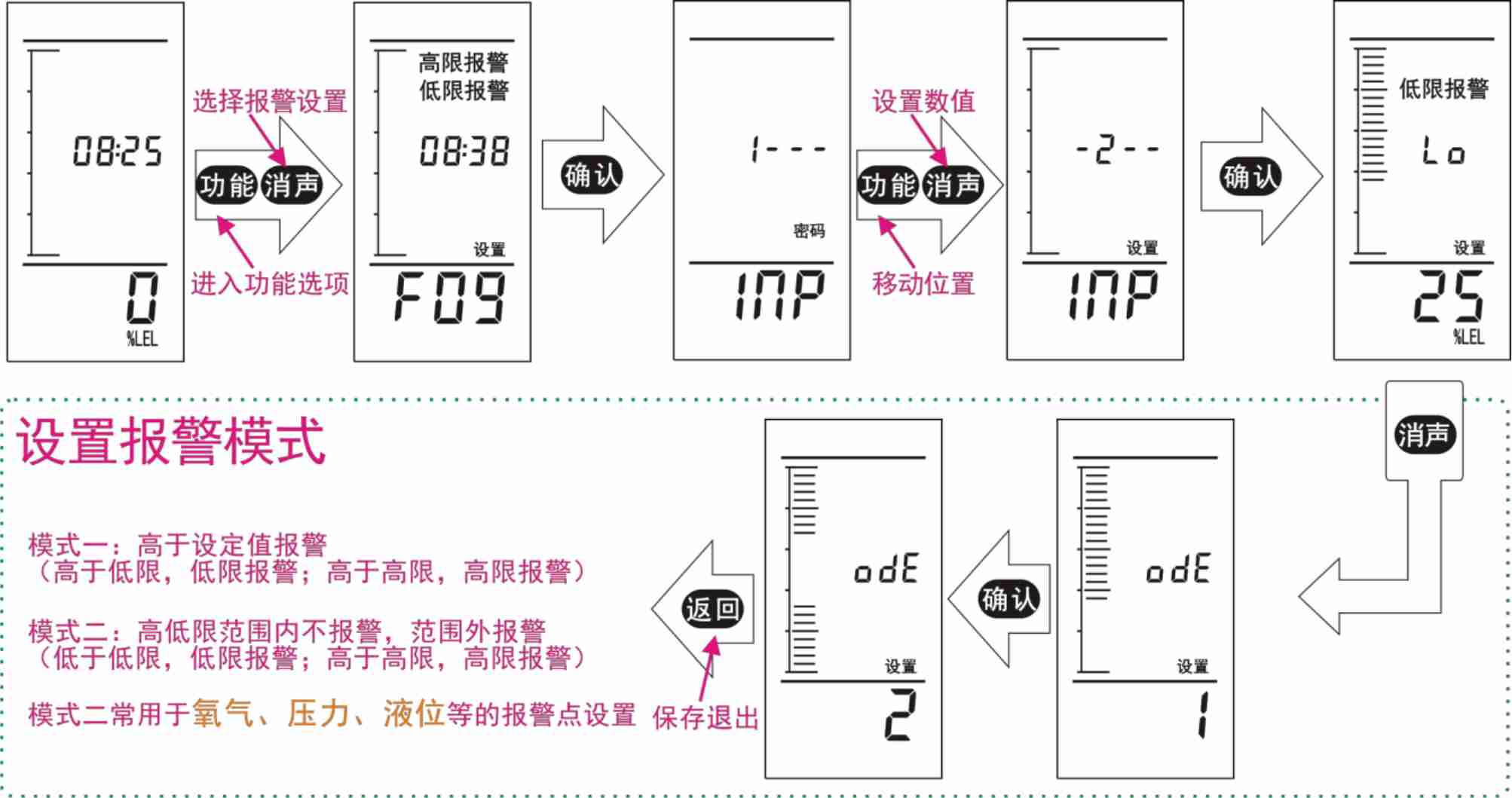

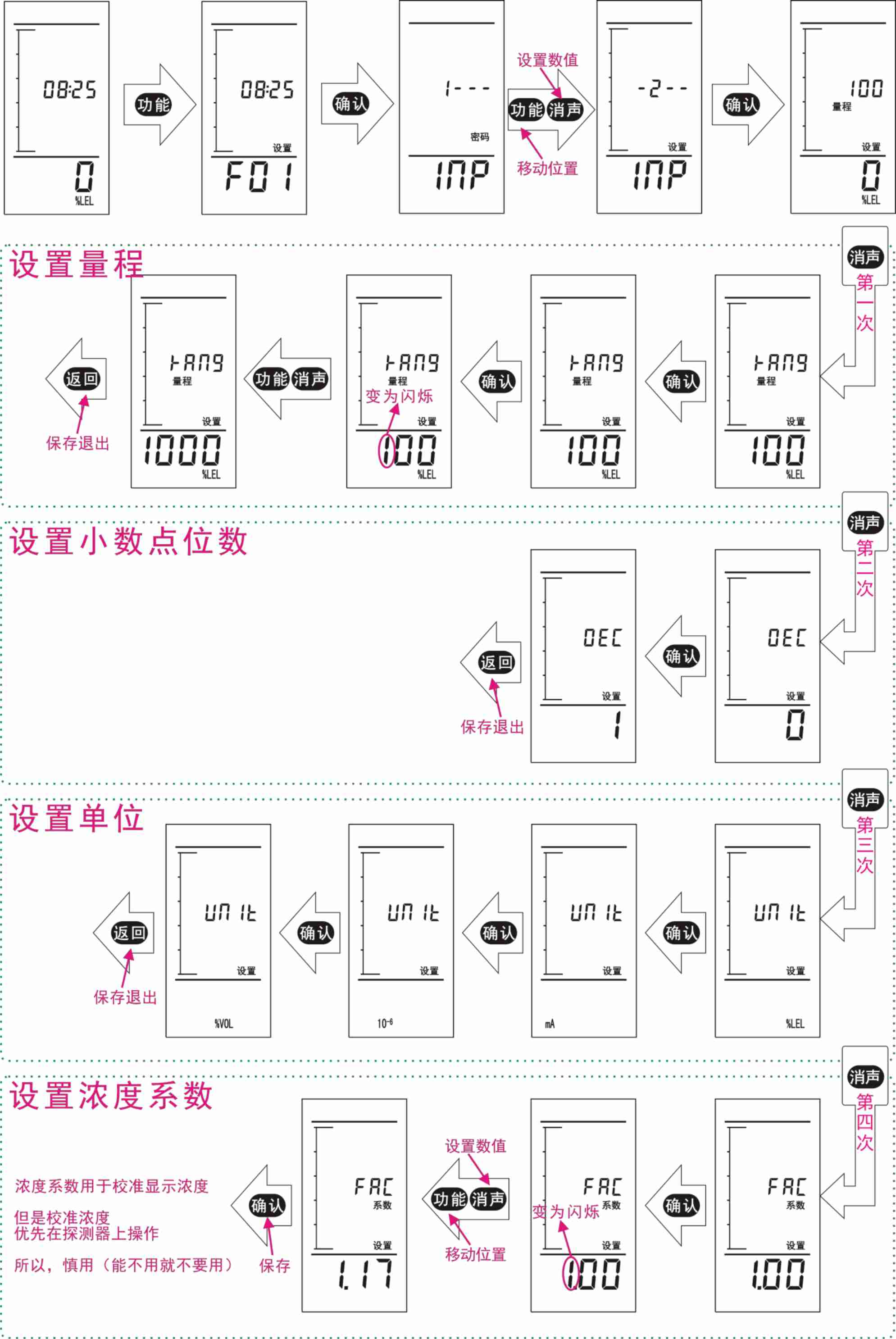

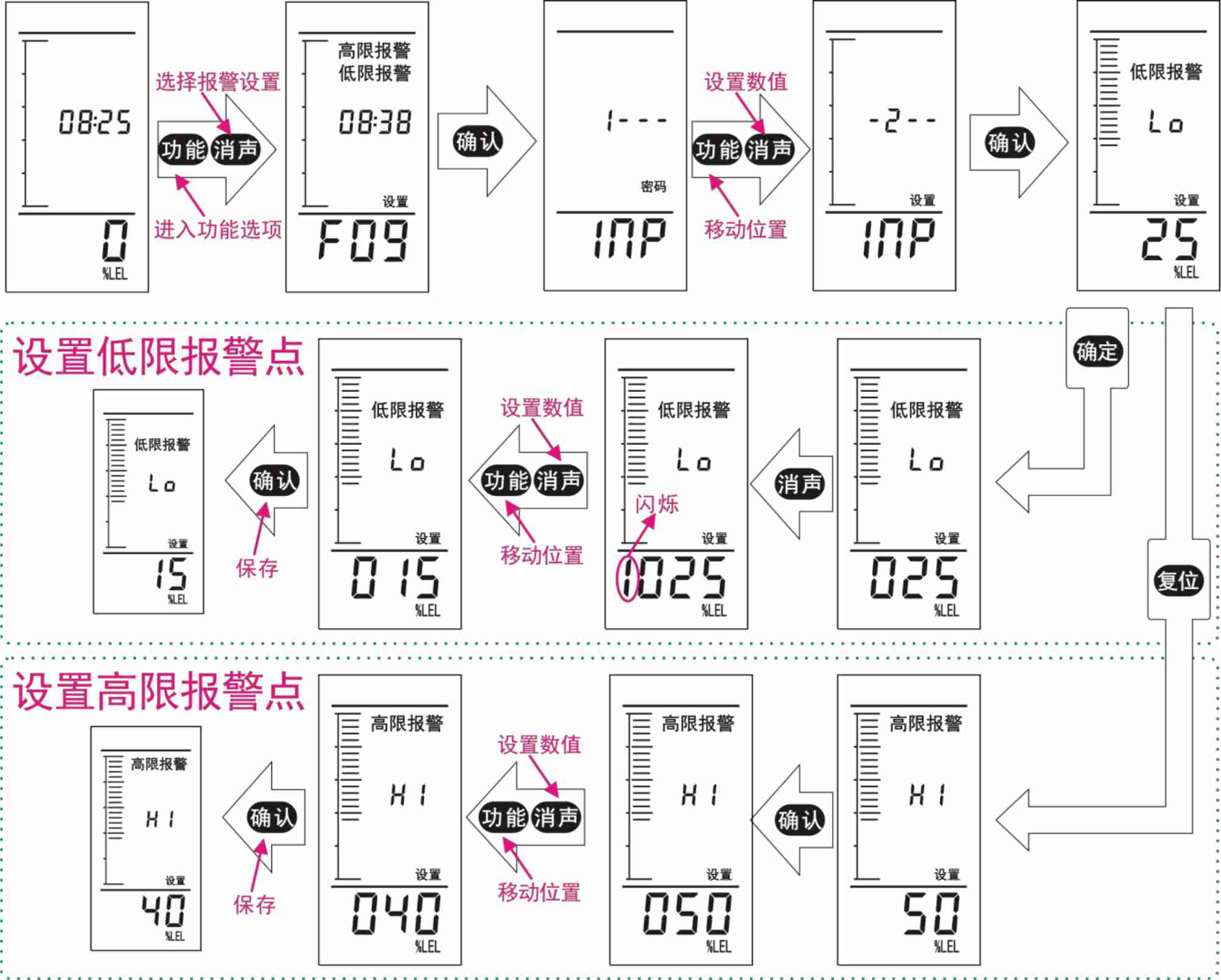

五、 其他操作（报警点、报警模式、搜索通道卡、设置量程）
