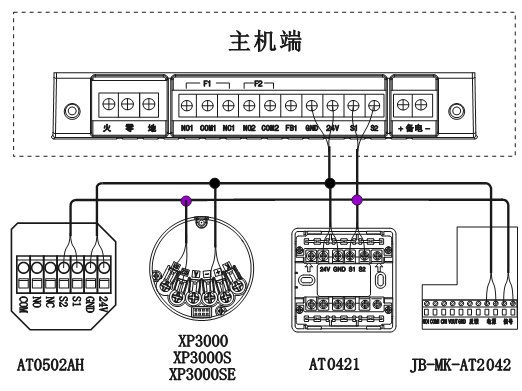

控制器与总线设备接线：

注意：

总线制设备接线只用区分电源和信号线，但不用区分电源线和信号线极性。

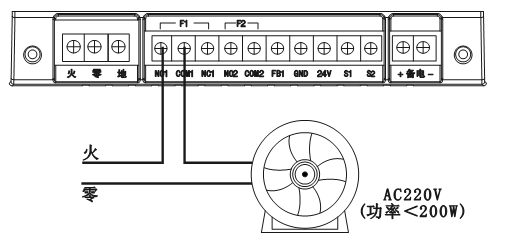

控制器与风机接线：

控制器与电磁阀接线：

注意：

1、大功率风机或者AC380V工作电压的风机，请采用联动控制箱控制：或者用控制器直接控制交流接触器(或继电器)，再由交流接触器控制风机动作。
2、DC24V脉冲电磁阀，请使用联动控制箱或输出模块控制。

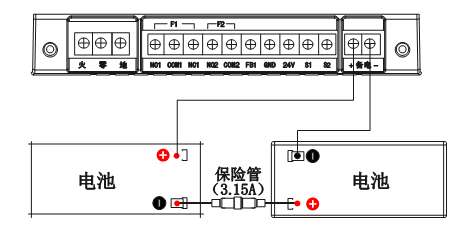

3、备用电池更换流程：拆除电池跨接线内的保险管-拆卸电池盖板-拆除原有电池-按原电池摆放方式放入新电池 -安装电池盖板-连接线缆-重新安装电池跨接线保险管。

4、电池在安装结束后，请用万用表的直流电压档测量备电端子的“+”“-”之间的电压，新电池正常电压应该大于24V。

注意：

1）单独使用备电池供电，供电时间不宜超过2小时，若超过2小时应关闭控制器的备电开关，待主电恢复时再打开，以延长电池的使用寿命。

2）如果控制器长时间不使用，需要每个月开机充电24小时。如果电池放空后超过1周不进行充电，可能损坏电池。
